మల్టీ-కెమెరా డిస్‌ప్లే మరియు కెమెరా స్విచింగ్ కోసం 4CH వెహికల్ వీడియో కంట్రోల్ బాక్స్

వేర్వేరు నియంత్రణ పరికరాలకు నేరుగా బహుళ కెమెరాలను కనెక్ట్ చేయడానికి బదులుగా, కంట్రోలర్ ఒక కాంపాక్ట్ యూనిట్‌లో 4 కెమెరా ఇన్‌పుట్‌లను అందిస్తుంది, వివిధ కెమెరా వీక్షణలను ఎంచుకోవడానికి మరియు వాహన మానిటర్ ద్వారా ప్రదర్శించడానికి అనుమతిస్తుంది. సిస్టమ్ నాలుగు CVBS వాహన కెమెరాలకు మద్దతు ఇస్తుంది మరియు ఎంచుకున్న ఆపరేటింగ్ మోడ్ ప్రకారం వీడియో డిస్‌ప్లేను స్వయంచాలకంగా విభజించవచ్చు లేదా మార్చవచ్చు. ప్రతి కెమెరాను విడిగా ట్రిగ్గర్ చేయవచ్చు, అయితే ట్రిగ్గర్ సిగ్నల్ సక్రియం చేయబడినప్పుడు సిస్టమ్ సంబంధిత కెమెరాను పూర్తి స్క్రీన్‌లో స్వయంచాలకంగా ప్రదర్శిస్తుంది.  ప్రతి ఛానెల్ స్వతంత్ర అద్దం / సాధారణ ఇమేజ్ సెట్టింగ్‌లకు మద్దతు ఇస్తుంది, సిస్టమ్‌ను వేర్వేరు కెమెరా ఇన్‌స్టాలేషన్ స్థానాలకు అనుకూలంగా చేస్తుంది. ట్రిగ్గర్ సిగ్నల్ రద్దు చేయబడిన తర్వాత, సిస్టమ్ మునుపటి ప్రదర్శన స్థితికి తిరిగి రావడానికి ముందు దాదాపు 2 సెకన్లపాటు ఇమేజ్ వాపసును ఆలస్యం చేస్తుంది. ఇది వాహన కెమెరా స్విచింగ్, వెనుక వీక్షణ కెమెరా సిస్టమ్‌లు, బహుళ-కెమెరా పర్యవేక్షణ మరియు వాణిజ్య వాహన వీడియో సిస్టమ్‌లకు ఉత్పత్తిని అనుకూలంగా చేస్తుంది.

ఉత్పత్తి లక్షణాలు

1. 4CH మల్టీ-కెమెరా ఇన్‌పుట్

కంట్రోలర్ నాలుగు CVBS కెమెరా ఇన్‌పుట్‌లకు మద్దతు ఇస్తుంది, బహుళ వాహన కెమెరాలను ఒక వీడియో మానిటరింగ్ సిస్టమ్‌లో ఏకీకృతం చేయడానికి అనుమతిస్తుంది.

దీనితో అనుసంధానించవచ్చు:

• ముందు కెమెరా
• వెనుక వీక్షణ కెమెరా
• ఎడమ వైపు కెమెరా
• కుడివైపు కెమెరా

ఇది 4 కెమెరా వెహికల్ మానిటరింగ్ సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది.

2. ఆటోమేటిక్ కెమెరా స్విచింగ్

ట్రిగ్గర్ సిగ్నల్ సక్రియం చేయబడినప్పుడు, సంబంధిత కెమెరా స్వయంచాలకంగా పూర్తి-స్క్రీన్ డిస్‌ప్లేకి మారవచ్చు.

ఈ ఫంక్షన్ వంటి అనువర్తనాలకు ఉపయోగకరంగా ఉంటుంది:

• రివర్స్ కెమెరా యాక్టివేషన్
• సిగ్నల్ పర్యవేక్షణను తిరగండి
• సైడ్ కెమెరా యాక్టివేషన్
• డోర్ లేదా ప్రత్యేక వాహన పర్యవేక్షణ

3. వ్యక్తిగత ట్రిగ్గర్ నియంత్రణ

ప్రతి కెమెరాను విడిగా ట్రిగ్గర్ చేయవచ్చు. వినియోగదారు ట్రిగ్గర్ వైర్ లేదా మాన్యువల్ ఆపరేషన్ ద్వారా నాలుగు కెమెరా ఛానెల్‌లలో దేనినైనా ఎంచుకోవచ్చు, వివిధ వాహన కాన్ఫిగరేషన్‌లకు సౌకర్యవంతమైన నియంత్రణను అందిస్తుంది.

4. కాన్ఫిగర్ చేయగల కెమెరా ప్రాధాన్యత

సిస్టమ్ దీని కోసం ప్రదర్శన ప్రాధాన్యత సెట్టింగ్‌లకు మద్దతు ఇస్తుంది: CAM1 / CAM2 / CAM3 / CAM4. ఇది బహుళ ట్రిగ్గర్ సిగ్నల్‌లను స్వీకరించినప్పుడు ఏ కెమెరాకు ప్రాధాన్యత ఇవ్వాలో నిర్వచించడానికి ఇన్‌స్టాలర్‌ని అనుమతిస్తుంది.

5. బహుళ వీడియో కనెక్టర్ ఎంపికలు

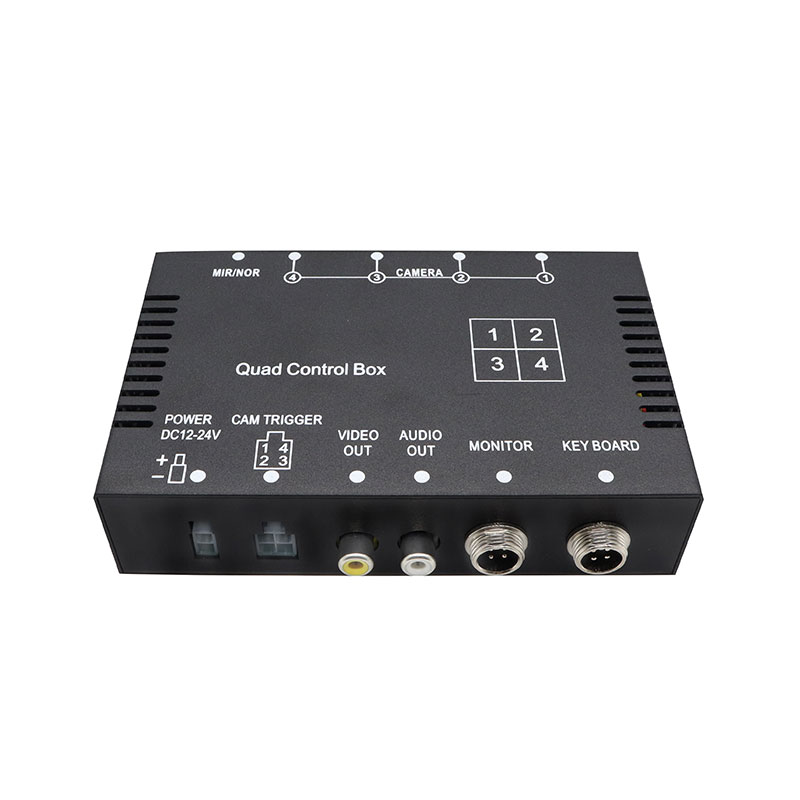

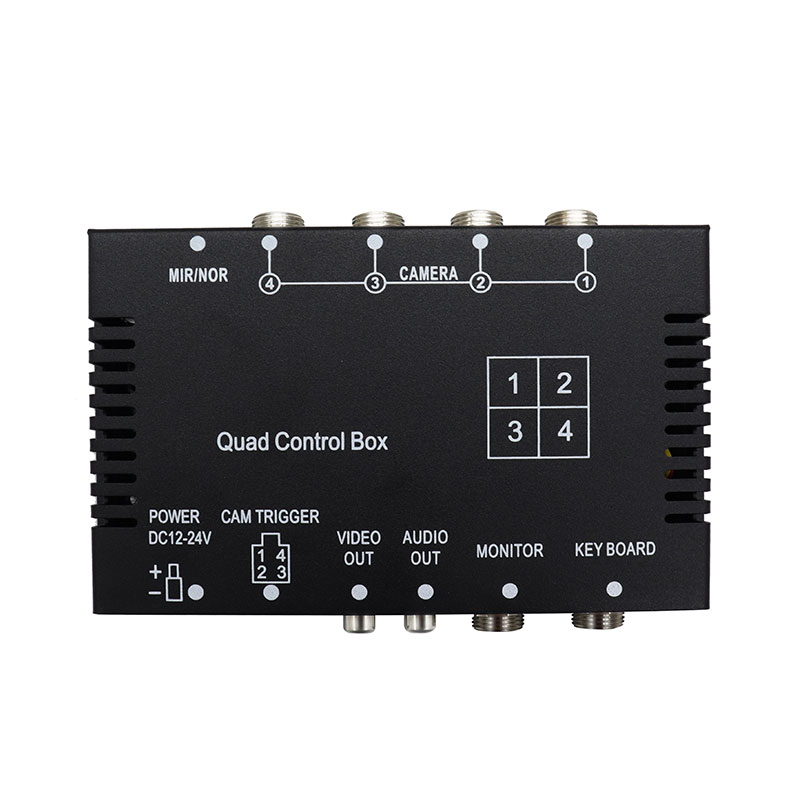

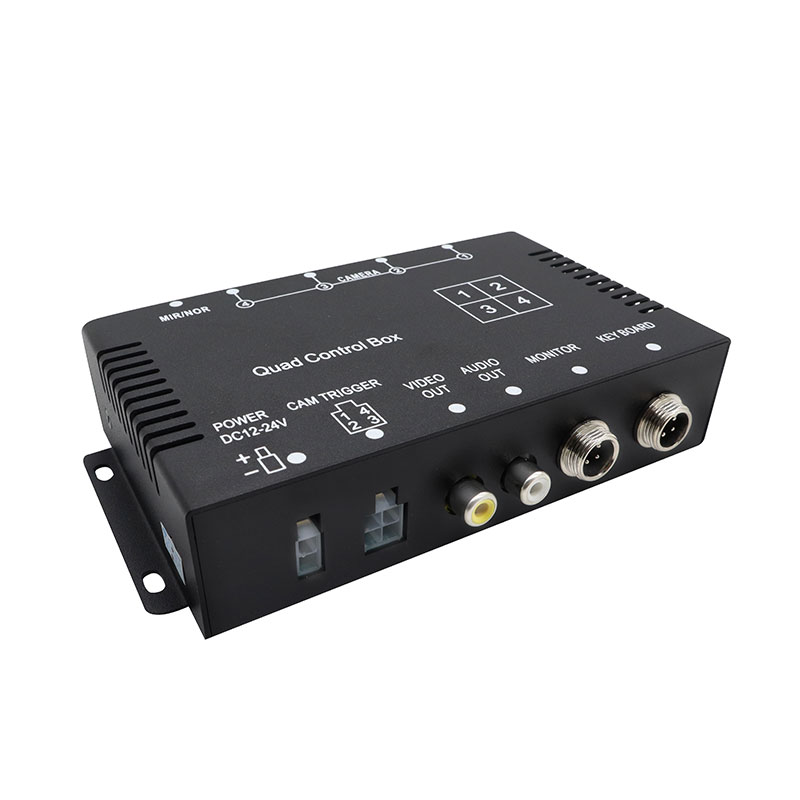

వీడియో అవుట్‌పుట్ దీని ద్వారా అందుబాటులో ఉంటుంది: RCA / 4P ఏవియేషన్ కనెక్టర్. ఇది వివిధ వాహన మానిటర్ మరియు కెమెరా వైరింగ్ సిస్టమ్‌లతో ఏకీకరణకు సౌలభ్యాన్ని అందిస్తుంది.

ఉత్పత్తి పారామితులు

ఉత్పత్తి రకం: D1 4CH వాహన వీడియో కంట్రోల్ బాక్స్

కెమెరా ఇన్‌పుట్: 4CH CVBS

కెమెరా ఎంపిక: వ్యక్తిగత ట్రిగ్గర్ / మాన్యువల్ ఎంపిక

ప్రదర్శన: పూర్తి-స్క్రీన్ ఆటోమేటిక్ స్విచింగ్

ప్రదర్శన ప్రాధాన్యత: CAM1 / CAM2 / CAM3 / CAM4

చిత్రం సెట్టింగ్: సాధారణ / అద్దం

ట్రిగ్గర్ ఫంక్షన్: వ్యక్తిగత కెమెరా ట్రిగ్గర్

ట్రిగ్గర్ వాపసు ఆలస్యం: సుమారు 2 సెకన్లు

వీడియో ఫార్మాట్: PAL / NTSC

ఆడియో: ఆడియో అవుట్‌పుట్ సపోర్ట్ చేయబడింది

పవర్ అవుట్‌పుట్: కెమెరాలు మరియు LCD కోసం 12V

పని వోల్టేజ్: 9V–32V

రక్షణ: అధిక వోల్టేజ్ / తక్కువ వోల్టేజ్ / ఓవర్‌లోడ్ రక్షణ

వీడియో అవుట్‌పుట్ కనెక్టర్: RCA / 4P ఏవియేషన్

పరిమాణం: 155 × 87 × 32 మిమీ

అప్లికేషన్ దృశ్యాలు

1. ట్రక్ కెమెరా సిస్టమ్

కంట్రోలర్ ముందు, వెనుక మరియు సైడ్ కెమెరాలతో సహా ట్రక్ కెమెరా సిస్టమ్‌కు బహుళ కెమెరాలను కనెక్ట్ చేయగలదు.

2. కమర్షియల్ వెహికల్ మానిటరింగ్

ఒక వాహన ప్రదర్శనకు అనేక కెమెరాలను కనెక్ట్ చేయాల్సిన వాణిజ్య వాహన వీడియో పర్యవేక్షణ వ్యవస్థలకు అనుకూలం.

అప్లికేషన్లు వీటిని కలిగి ఉండవచ్చు:

• డెలివరీ ట్రక్కులు
• లాజిస్టిక్స్ వాహనాలు
• సర్వీస్ వాహనాలు
• యుటిలిటీ వాహనాలు
• వాణిజ్య వ్యాన్లు
• బస్ కెమెరా సిస్టమ్

4CH వీడియో కంట్రోలర్‌ను ముందు, వెనుక మరియు వైపు పర్యవేక్షణ కోసం బస్ కెమెరా సిస్టమ్‌లలో విలీనం చేయవచ్చు.

3. నిర్మాణ వాహనం

వాహనం చుట్టూ బహుళ కెమెరా వీక్షణలు అవసరమయ్యే నిర్మాణానికి మరియు ప్రత్యేక వాహనాలకు అనుకూలం.

ఉదాహరణలు:

• డంప్ ట్రక్కులు
• కాంక్రీట్ మిక్సర్ ట్రక్కులు
• ఎక్స్కవేటర్లు
• వీల్ లోడర్లు
• ప్రత్యేక ప్రయోజన వాహనాలు
• వెనుక వీక్షణ కెమెరా సిస్టమ్

రివర్స్ ట్రిగ్గర్ సక్రియం చేయబడినప్పుడు వెనుక కెమెరాను స్వయంచాలకంగా ప్రదర్శించడానికి కంట్రోలర్‌ను బ్యాకప్ కెమెరా కంట్రోలర్‌గా ఉపయోగించవచ్చు.

4. మల్టీ-కెమెరా మానిటరింగ్ సిస్టమ్

బహుళ వీక్షణ కోణాలు అవసరమయ్యే వాహనాల కోసం, బహుళ-కెమెరా వీడియో కంట్రోలర్ కేంద్రీకృత కెమెరా మార్పిడి మరియు ప్రదర్శన నిర్వహణను అందిస్తుంది.

సాధారణ వాహన కెమెరా కాన్ఫిగరేషన్

సాధారణ 4 కెమెరా వాహన వ్యవస్థ:

• CAM1 → ఫ్రంట్ వ్యూ కెమెరా
• CAM2 → వెనుక వీక్షణ / బ్యాకప్ కెమెరా
• CAM3 → ఎడమ వైపు వీక్షణ కెమెరా
• CAM4 → కుడి వైపు వీక్షణ కెమెరా

నియంత్రణ:

ట్రిగ్గర్ వైర్ / మాన్యువల్ ఎంపిక

ప్రదర్శన: ఆటోమేటిక్ ఫుల్-స్క్రీన్ స్విచింగ్

చిత్రం: సాధారణ / అద్దం ఎంచుకోదగినది

వీడియో: CVBS

శక్తి: 9–32V

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ వీడియో కంట్రోల్ బాక్స్ ఎన్ని కెమెరాలకు సపోర్ట్ చేయగలదు?

కంట్రోలర్ 4 CVBS కెమెరా ఇన్‌పుట్‌లకు మద్దతు ఇస్తుంది.

Q2: ప్రతి కెమెరాను విడిగా ట్రిగ్గర్ చేయవచ్చా?

అవును. ప్రతి కెమెరాను ట్రిగ్గర్ వైర్ ద్వారా ఒక్కొక్కటిగా ట్రిగ్గర్ చేయవచ్చు.

Q3: కెమెరా స్వయంచాలకంగా పూర్తి స్క్రీన్‌లో ప్రదర్శించబడుతుందా?

అవును. సంబంధిత ట్రిగ్గర్ సిగ్నల్ సక్రియం చేయబడినప్పుడు, ఎంచుకున్న కెమెరా స్వయంచాలకంగా పూర్తి-స్క్రీన్ డిస్‌ప్లేకి మారవచ్చు.

Q4: నేను కెమెరాను మాన్యువల్‌గా ఎంచుకోవచ్చా?

అవును. కంట్రోల్ ఫంక్షన్ ద్వారా నాలుగు కెమెరా ఛానెల్‌లలో దేనినైనా ఎంచుకోవచ్చు.

Q5: ప్రతి కెమెరా వేరే మిర్రర్ సెట్టింగ్‌ని ఉపయోగించవచ్చా?

అవును. ప్రతి ఛానెల్ స్వతంత్ర సాధారణ లేదా మిర్రర్ ఇమేజ్ సెట్టింగ్‌లకు మద్దతు ఇస్తుంది.

Q6: ఈ కంట్రోలర్‌ను ఏ వాహనాలు ఉపయోగించగలవు?

ఇది ట్రక్కులు, బస్సులు, వాణిజ్య వాహనాలు, నిర్మాణ వాహనాలు, ప్రత్యేక వాహనాలు మరియు ఫ్లీట్ కెమెరా వ్యవస్థల కోసం ఉపయోగించవచ్చు.

Q7: ఇది 24V వాహనాలకు మద్దతు ఇస్తుందా?

అవును. వర్కింగ్ వోల్టేజ్ 9–32V, ఇది 12V మరియు 24V వాహన అనువర్తనాలకు అనుకూలంగా ఉంటుంది.

Q8: కంట్రోలర్ PAL మరియు NTSCలకు మద్దతు ఇస్తుందా?

అవును. PAL మరియు NTSC వీడియో ఫార్మాట్‌లు రెండూ మద్దతిస్తాయి.

Q9: ఇది ఆడియోకు మద్దతు ఇస్తుందా?

అవును. కంట్రోలర్ ఆడియో అవుట్‌పుట్‌కు మద్దతు ఇస్తుంది.

Q10: ట్రిగ్గర్ రద్దు చేయబడిన తర్వాత ఏమి జరుగుతుంది?

ట్రిగ్గర్ రద్దు చేయబడిన తర్వాత, మునుపటి ప్రదర్శన స్థితికి తిరిగి రావడానికి ముందు చిత్రం సుమారు 2 సెకన్ల పాటు అలాగే ఉంటుంది.
